Конструкция карбюратора Weber 32/34 TLDA1. Карбюратор вертикального потока, двухкамерный с последовательным открытием камер и вакуумным управлением открытием вторичной камеры (схема). Пусковая система - полуавтоматическая, с управлением биметаллической пружиной, с подогревом от системы охлаждения двигателя и электроподогревом. Воздушная заслонка воздействует только на первичную камеру.
2. Карбюратор Weber состоит из трех частей:
1) крышки;
2) главного корпуса;
3) корпуса дроссельных заслонок.
Между главным корпусом и корпусом дроссельных заслонок установлен теплоизолирующий блок.
3. Ось дроссельных заслонок сделана из стали. Заслонки, все жиклеры и эмульсионные трубки изготовлены из бронзы. Распылитель ускорительного насоса отлит под давлением. Внутренние топливные и воздушные каналы просверлены, где необходимо, заткнуты свинцовыми пробками.
4. В системе холостого хода установлен электромагнитный запорный клапан, управляемый по командам из БЭУ для улучшения топливной экономичности при сбросе газа. Несколько функций карбюратора контролируются термовыключателями для улучшения состава выхлопных газов.

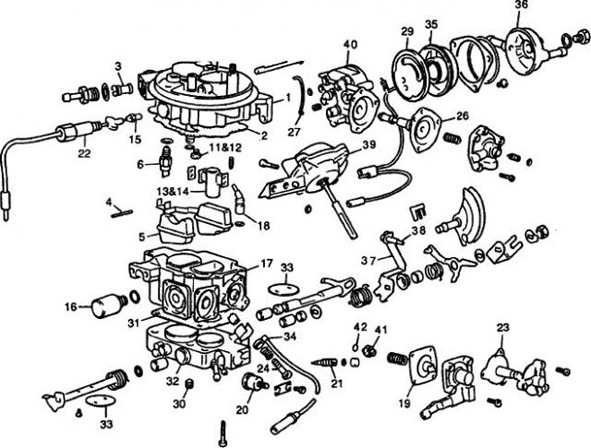

http://content.foto....kov/10/i-16.jpg1 Крышка
2 Прокладка крышки карбюратора
3 Входной фильтр
4 Ось поплавка
5 Поплавок
6 Игольчатый клапан
7 Воздушный жиклер [первичная камера)
8 Воздушный жиклер (вторичная камера)
9 Эмульсионная трубка (первичная камера)
10 Эмульсионная трубка (вторичная камера)
11 Главный топливный жиклер (первичная камера)
12 Главный топливный жиклер (вторичная камера)
13 Малый диффузор (первичная камера)
14 Малый диффузор (вторичная камера)
15 Жиклер холостого хода (первичная камера)
16 Электромагнитный клапан ускорительного насоса
17 Главный корпус
18 Распылитель ускорительного насоса
19 Диафрагма ускорительного насоса
20 Резистор с положительным ТКС
21 Винт качества смеси холостого хода
22 Электромагнитный клапан холостого хода
23 Диафрагма клапана эконостата
24 Винт "оборотов"
25 Воздушная заслонка
26 Диафрагма привода пускового устройства
29 Подогрев пускового устройства
30 Упорный винт дроссельной заслонки вторичной камеры
31 Изолирующий блок
32 Корпус дроссельных заслонок
33 Дроссельная заслонка
34 Контактная группа дроссельной заслонки
35 Биметаллическая пружина
36 Водяной обогреватель пускового устройства
37 Кулачок пусковых оборотов
38 Регулировочный винт пусковых оборотов
39 Узел диафрагменного привода дроссельной заслонки вторичной камеры
40 Корпус пускового устройства
41 Впускной клапан
Холостой ход и переходная системаВ карбюраторе Weber 32/34 TLDA топливо забирается из главного топливного колодка, проходит в канал холостого хода через калиброванный жиклер холостого хода. Здесь он смешивается с небольшим количеством воздуха, поступающего через калиброванный воздушный жиклер. Полученная смесь выходит из отверстия холостого хода за дроссельной заслонкой. Для изменения проходного сечения канала в камеру используется конусный винт качества, чем достигается тонкая регулировка смеси холостого хода. Для обогащения смеси при начальном ускорении предусмотрена переходная щель, постепенно перекрываемая дроссельной заслонкой при начальном ускорении. Винт качества опломбирован при производстве для исключения неквалифицированного вмешательства. В первичной камере эмульсионный канал холостого хода имеет антисифонное отверстие (схема).
Холостые обороты регулируются упорным винтом. Винт "качества" закрыт ограничительным колпачком для исключения неквалифицированного вмешательства.

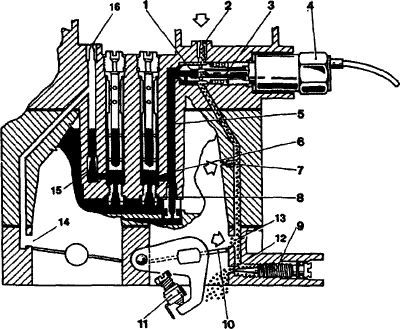

http://content.foto....kov/10/i-17.jpgРасшифровка схемы:1 - Жиклер холостого хода
2 - Воздушный калиброванный канал
3 - Плунжер
4 - Электромагнитный клапан холостого хода
5 - Топливный канал холостого хода
6 - Главный топливный колодец
7 - Антисифонный канал
8 - Главный распылитель
9 - Винт "качества"
10 - Дроссельная заслонка
11 - Контактная группа дроссельной заслонки
12 - Выходное отверстие смеси холостого хода
13 - Переходные отверстия первичной камеры
14 - Переходные отверстия вторичной камеры
15 - Жиклер холостого хода вторичной камеры
16 - Воздушный калиброванный канал
